Wireless Point-to-Point adalah konfigurasi yang dilakukan oleh 2 titik, dimana satu host terhubung hanya dengan satu client, jadi ketika client lain ingin terhubung maka tidak akan bisa. Penerapan Wireless Point-to-point pada Mikrotik membutuhkan lisensi RouterOS minimal level 3 dengan mode bridge – station.
Topologi
Konfigurasi Router AP Bridge
Menghubungkan Router AP Bridge Ke Internet
1. Pertama tama masuk ke IP>Address. Lalu atur IP Eth1, Eth1 adalah ethernet yang lerhubung dengan internet. Setelah itu Apply dan OK.
2. Setelah mengatur IP Eth1, Masuk ke IP>DNS, dan atur IP DNS nya. Setelah itu Apply dan OK.
3. Setelah IP DNS sudah kita masukan, sekarang kita masukan gateway nya. Untuk mengatur gateway berada pada IP>Route. Setelah itu Apply dan OK.
4. Sekarang kita coba ping google.com, Jika Reply maka router AP Bridge nya sudah terhubung dengan internet.
Konfigurasi Wireless

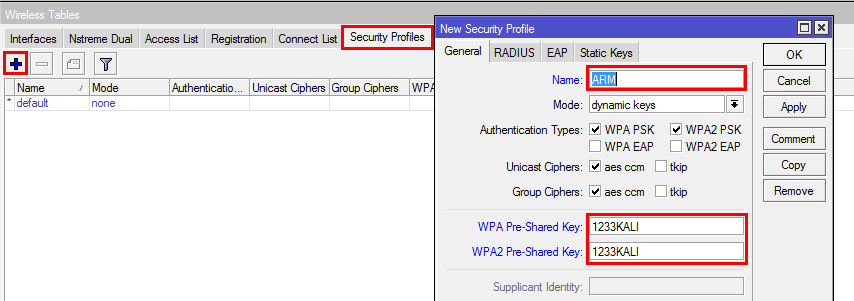

5. Masuk ke Menu Wireless. Lalu kita membuat Security profile sebagai password dari Wireless AP Bridge.
6. Pada Menu Wireless, wlan1 kita enable kan atau kita aktifkan. Lalu kita buka Settingan wlan1 nya.
Mode = Bridge, karena Router ini bertindak sebagai Pusatnya.
Band = 2GHz-B
SSID = ARM(untuk SSID kita isi bebas)
Security Profile = Kita ganti menjadi Security Profile yang sudah dibuat tadi.
7. Lalu tambahkan IP wlan1 nya. IP wlan ini berfungsi untuk menghubungkan Router AP Bridge dengan Router Station.
Untuk IP Eth2 berfungsi sebagai IP yang terhubung dengan PC untuk meremote Routernya.
Konfigurasi Firewall
8. sekarang kita konfigurasi Firewallnya. Masuk ke IP>Firewall. Lalu pada bagian NAT kita klik tanda (+) untuk menambah NAT nya.
9. Mana Bagian General, Out interfacenya kita atur menjadi Eth1. Dikarenakan Eth1 adalah Ethernet yang terhubung ke Internet.
10. Pada bagian Action diubah menjadi Masquerade. Setelah itu Apply dan OK.
Konfigurasi Router Station

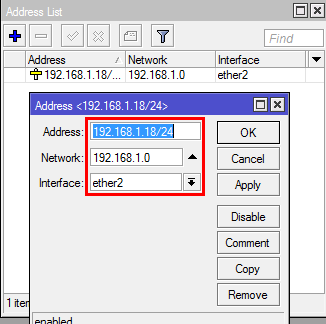

1. Untuk konfigurasi Router Station, pertama kita atur IP Eth2. Ip ini berfungsi untuk menghubungkan Router Station dengan PC untuk meremot Routernya.
2. Masuk ke menu Wireless. Dan kita buat Security Profile. Sama kan Passwordnya dengan Securit Profile pada ROuter AP Bridge.
3. Setelah itu masuk Ke Menu Interface. Padaa wlan1 kitaenable atau aktifkan.
4. Pada Settingan wlan di Router Station,
Mode = Station karena router ini bertindak sebagai station.
Band = @GHz B/G/N
SSID = Untuk SSID akan terisi otomatis ketika kita tersambung dengan Wireless dari ROuter AP Bridge.
Security Profile = Kita pilih Security Profile yang sudah dibuat.
6. Jangan lupa untuk menambahkan IP DNS, masukan IP DNS nya dengan IP DNS yang terhubung ke Internet, agar Router Station bisa juga terhubung ke Internet.
7. Kita juga perlu menambahkan Gateway. Tambahkan Gatewaynya dengan IP Wlan dari router AP Bridge. Setelah itu Apply dan OK.
8. Tambahkan IP wlan1 pda Router Stationnya. Setelah itu Apply dan OK.
Verifikasi
Disini saya coba ping dari Router AP Bridge ke IP wlan Router Station. Jika Reply maka Router AP Bridge dan Router Station sudah terhubung lewat Wireless.
Lalu saya coba ping Menggunakan Router Station ke Ip wlan Router AP Bridge. Jika Reply maka Router AP Bridge dan Router Station sudah terhubung lewat Wireless.
Disini saya juga mencoba ping ke google.com lewat Router Station. Jika Reply maka Router Station juga sudah terhubung ke Internet.
Sekarang saya akan menghubungkan perangkat Handphone saya, saya mencoba untuk mengubungkan ke dengan Wireless dari Router AP Bridge dengan SSID ARM.
Maka hasilnya tidak akan terhubung, dan hanya akan disimpan. Dikarenakan Sudah ada yang terhubung dengan Wireless nya yaitu ROuter Station nya.
Tunggu lanjutannya ya :3.
Jika ada masukan silahkan comment dibawah.
Semoga Blog ini bisa bermanfaat dan membantu.
Terima Kasih... ^_^
Wassalamualaikum Wr Wb
